CTSC-200系列PLC在群控风冷(热)水机组中的应用

    风冷式冷(热)水机组是中央空调的一种类型,常规的冷水出水温度在7~12℃之间,通过风机盘管或组合式空调器等末端系统处理后,进入室内冷风的温度为15~22℃之间,使人充分感觉到中央空调的舒适。

    实现空调系统管理系统的工作过程、组成、运行状况等集中监视、控制和管理,实现整个系统的智能化运行与管理已成为发展的趋势,并达到分散监控和集中管理的功能,使整个空调系统达到最高的运行效率和精确的控制水平,创造经济高效的能源管理系统。

一、系统工作原理及工艺流程

    大部份空调的负荷无论是商场、酒店的中央空调负荷还是生产线所用的工业冷水机组负荷,始终都处于动态变化之中,为适应这种动态负荷的变化选用了多个压缩机或多个机组并通过人工的判断决定开启的机组(开启的压缩机则由控制器判断)数。

    群控空调系统组成:

    ☆动力元件(水泵);

    ☆轴流风机

    ☆压缩机;

    ☆冷凝器;

    ☆进出水管道、风机盘管及风柜等;

    ☆模块机组的控制系统;

    ☆群控系统

    模块机组的控制系统

    风冷冷(热)水机组一般配有固定的单片机控制器,操作方便,可以就地控制。通常一个模块机组有3到8台单元机组并联组成,控制系统控制并联的单元模块机组的启动、停止,根据用户所需要的冷(热)量,提供相应温度的冷(热)水,能量调节范围广,非常节能。

    群控系统由监控PC、CTSC 200系列 PLC、4套空调模块机组及相关传感器组成。

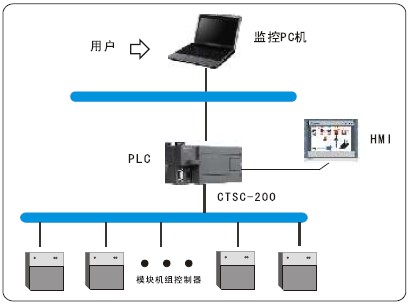

    群控系统简图如下:

二、电气系统控制方案

    控制系统采用TrustPLC CTSC-200 PLC及合信COPANEL触摸屏组成。

序号

名称及功能

型号

数量

1

触摸屏

CTS6 TP07

1

2

CPU

CTS7 216-2BD33-0X40

1

3

8DI/8DO

CTS7 223-1BH32

1

4

4AI

CTS7 231-0HC32

3

5

8DO

CTS7 222-1BF32

1

 三、系统要求与控制要点

    1)系统要求有3个通信口,普通小型PLC不能满足要求;

    2)系统对模块机组采用集中管理,分布式控制;

    3)PLC与模块机组通信距离较远,需规范连接通信线;

    4)机组加载或卸载需严格按照工艺流程,否则会使水管破裂造成机器损坏;

    5)为适应终端使用的动态负荷的变化,能自动加卸载空调机组,达到节能环保的要求。

四、总结

    群控风冷式冷(热)水机组一般是安装在室外,为方便布线,其集中控制柜也大多安装在室外,环境温度变化大,电气环境复杂,要求PLC产品具有防雷、防潮、耐高温等特点。

    TrustPLC CTSC-200系列PLC特有的3个通信口的CPU216-2BD,集成了1个PPI口,一个PPI/自由通信口,一个自由通信口,很好的满足了群控系统的集中管理,分布式控制的要求
