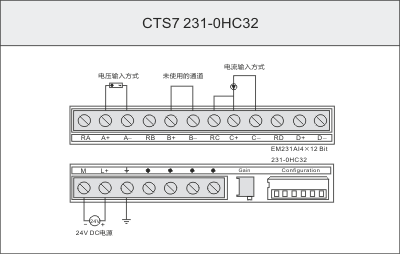

规格参数 订货号 CTSC-200 EM231模拟量输入模块，4路电流电压输入, 12BIT,光耦隔离 CTS7 231-0HC32
- 技术参数
-
性能参数
物理特性 尺寸(宽×高×深) 71×80×62mm 功耗 2W 电源损耗 +5V DC消耗电流 34mA L+ 40 mA L+线圈电压范围 20.4～28.8V DC LED灯指示 24V 电源状态，亮表示电源正常，灭表示电源故障 模拟量输入特性 输入点数 4 隔离(现场与逻辑电路间) 光耦隔离：500VAC，1分钟 输入类型 差分输入 量程范围 电压输入(单极性) 0～10V, 0～5V 电压输入(双极性) ±5V, ±2.5V 电流输入 0～20 mA 数据字格式 15～30V 单极性，全量程 0～32000 双极性，全量程 -32000～32000 输入分辨率 电压输入(单极性) 2.5 mV (0～10V量程)1.25 mV (0～5V量程)电压输入(双极性) 2.5 mV (±5V量程)1.25 mV (±2.5V量程)电流输入 5μA (0～20mA量程) 测量误差 小于0.5% 模数转换时间 小于300μs 模拟量输入响应时间 1.5ms 共模抑制 40dB，DC to 60Hz 共模电压 信号电压+共模电压(必须小于等于12V) 输入阻抗 不小于10MΩ 最大输入电压 30V 最大输入电流 30mA 校准与量程选择
校准与量程选择开关位置
输入校准
由于校准调节影响到模拟多路开关后的运放，因而将影响所有的用户输入通道。另外，由于多路开关前的各输入通道的元件参数可能存在差异，因而即使在校准后，同一输入信号在不同通道上的读数也就会存在轻微的差异。
模块内部对输入已经做了滤波处理，测量结果比较稳定。如果要求更好的性能参数，可以启动用于模块所有输入的模拟输入滤波器，计算平均值时，选择64次以上的采样次数。
校准步骤如下：
1、切断模块外部电源，配置DIP开关以选择所需要的输入量程。
2、接通PLC系统的CPU和模块电源，等待15分钟以上
3、用一个变送器、一个电压源或一个电流源，将满刻度值信号加到一个输入通道
4、读取CPU中该输入通道的测量值读数
5、调节GAIN(增益)电位器，直到读数为32000。量程选择
下表所示为如何用DIP开关设置EM 2314AI模块的量程。开关1、2和3可选择模拟量输入范围。所有的输入设置成相同的模拟量输入范围。下表中，ON为接通，OFF为断开。需要特别注意的是，未使用的DIP开关SW4～SW6，必须设置到OFF的位置。单极性 满量程输入 分辨率 SW1 SW2 SW3 ON OFF ON 0 - 10V 2.5mV ON OFF 0 -5V 1.25mV 0 - 20mA 5 uA 双极性 满量程输入 分辨率 SW1 SW2 SW3 OFF OFF ON ± 5 V 2.5mV ON OFF ± 2.5 V 1.25mV 输入数据格式

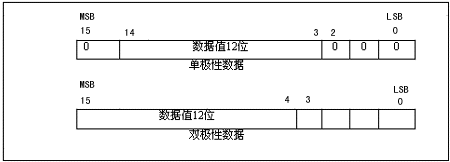

注意：模数转换器(ADC)的12位读数，其数据格式是左端对齐的。最高有效位是符号位(0表示正数)，对单极性格式，3个连续的0使得ADC计数值每变化1个单位，则数据字的变化是以8为单位变化的。对双极性格式，4个连续的0使得ADC计数值每变化1个单位，则数据字的变化是以16为单位变化的。
EM231-0HC的测量误差说明EM231-0HC性能参数表里模拟量输入特性之“测量误差”项,我们产品出厂校准是在+/-5V(EM231-0HC)做的，如果工作在其他量程时，发现误差偏大，可按照“校准与量程选择”里面说明的方法重新校准。关于误差：可通过校准消除的偏差，都不是真正的误差，只有飘忽不定的偏差，才是真正的误差
