CPU226L,40点数字量,继电器输出(216-2BD33-0X40)

72KB程序空间,110KB数据空间, 220V AC电源,24DI/16DO继电器输出,2A,1个PPI口,1个自由通信口 ,1个PPI/自由通信口,6个独立的30KHz高速计数器。

订货号:CTS7 216-2BD33-0X40

规 格:220VAC电源,24DI/16DO Relay ,程序空间72KB,数据空间110KB;,支持外部电池和存储卡

概览

 订货数据

规格参数

订货号

  CTSC-200 CPU226L:72KB程序空间,110KB数据空间, 220V AC电源,24DI/16DO继电器输出,2A,1个PPI口,1个自由通信口 ,1个PPI/自由通信口

CTS7 216-2BD33-0X40


技术参数

 性能参数

物理特性

      尺寸(宽×高×深)

196×80×62mm

      功耗

11W

存储器特性

      程序存储器

基本24KB,可扩展至72K

      数据存储器

基本10KB,可扩展至110KB

      超级电容

约112小时(典型值)

      外接电池

约200天(典型值)

常规特性

定时器总数

      1ms

      10ms

      100ms

256

4

16

236

计数器总数

256(由超级电容备份)

内存存贮器位

256(由超级电容备份)

内存存储位掉电保持

112

时间中断

2个1ms分辨率

边沿中断

4个上升沿和/或4个下降沿

模拟电位器

2个8位分辨率

布尔量运算执行时间

0.15µs

浮点运算执行时间

8µs

时钟

内置

电源供应

+5V

24V



1000mA

400mA

集成的通信功能

通讯接口

3个通信口,PORT0:PPI口,标准RS485电平,PORT1:PPI口/自由口,RS232和RS485两种电平,FPORT:自由通讯口,RS485

PPI波特率

9.6kbps, 19.2kbps和187.5kbps

自由口波特率

1.2kbps至 115.2kbps

每段最大电缆长度

      使用隔离中继器

      未使用隔离中继器



波特率为187.5kbps时1000米,38.4kbps时1200米

50米

最大站点数

每段32个站,每个网络126个站

最大主站数

32

点到点(PPI主站模式)

是(NETR/NETW),共8个,2个保留

I/O特性

本机数字量输入点数

24

输入类型

漏型/源型

本机数字量输出点数

16

输出类型

继电器干接点

数字I/O映象区

256(128输入/128输出)

模拟I/O映象区

64(32输入/32输出)

允许最大扩展I/O模块数

7

最大数字量I/O配置

 248DI/DO

最大模拟量I/O配置

 56AO/28AO

脉冲捕捉输入

14

高速计数器

    总数

    单相计数器

    两相计数器



6

6×30KHz

4×20KHz

数字量输入特性

本机集成数字量输入点数

24

输入类型

漏型/源型 (IEC 类型1/漏型)

额定电压

24V DC

最大持续允许电压

30V DC

逻辑1信号 ( 最小)
逻辑0信号 ( 最大)

18 VDC,2.5mA
5 VDC,1mA

隔离(现场与逻辑)
光电隔离
隔离组


500V AC,1分钟
见接线图

同时接通的输入

24

最大电缆长度
屏蔽
非屏蔽

500米(标准输入)
50米(高速计数器输入)
300米(标准输入)

数字量输出特性

本机集成数字量输出点数

16

输出类型

继电器干接点

每点额定电流(最大)
浪涌电流(最大)

2A
5A,触点关闭

灯负载(最大)

30 WDC/200WAC

接通电阻(接点)

0.2欧姆,

同时接通的输出

16

两个输出并联

是,仅输出同组时

最大电缆长度
    屏蔽
    非屏蔽


500米(标准输入)
150米(标准输入)



配件及相关链接:

1、编程电缆:CTS7 191-USB30;

2、电池:CTS7 291-8BA33;

3、编程卡:CTS7 291-PC001;

4、存储卡:CTS7 291-MC064/MC256;

5、差分模块:CTS7 291-EC001。


典型应用

应用特点:3个通信口、高速的运算能力、大的程序空间及强大的扩展能力,满足很多高性能的复杂控制系统。本机集成更多的I/O,具有更高的性价比。

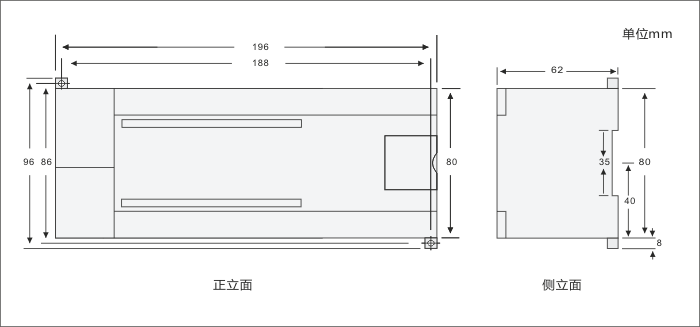

安装规格

连接器

PORT0

PORT1

             FPORT

1

机壳接地

机壳接地

1:机壳接地

2

逻辑地

RS232信号RXD

2:RS485信号B/+

3

RS485信号B

RS485信号B

3:RS485信号A/-

4

发送申请

发送申请


5

逻辑地

逻辑地


6

+5V,100Ω

+5V,100Ω


7

+24V

空/+24V


8

RS485信号A

RS485信号A


9

10位协议选择(输入)

RS232信号TXD


连接器外壳

机壳接地

机壳接地
