EM231测量值不稳定
 问题:EM231测量值不稳定


解决方案:
   如果环境的地面干净就接地,如果环境的地面很差就不要接地,搞不清楚环境地面状况的,可选择不接地。

如何自制RS232电缆
 问题:如何自制RS232电缆

解决方案:

没有我公司编程电缆,而用到的我司产品进行RS232通信时,可以自制RS232电缆。

      台式机一般自带九针232串口,而笔记本电脑可以用到USB转RS232得到232串口。我司CPU上RS232通信的引脚定义与电脑引出端RS232定义不一样,需要进行转换。具体转换为:2(PC)-9(CPU)、3(PC)-2(CPU)、5(PC)-5(CPU)。

温度测量模块常见使用问题

 问:EM231 TC是否需要补偿导线?

答:EM231 TC可设置冷端补偿,但仍然需要补偿导线进行热电偶的自由端补偿。


问:EM231 RTD和EM231 TC的SF灯为何总闪烁?

答:如果选择了断线检测,则可能是断线。EM231 RTD的没有使用的通道接100欧姆电阻,而对于EM231 TC则需短接未使用的通道。


问:什么是正向标定、负向标定?

答:正向标定值是3276.7度(华氏或摄氏),负向标定值是-3276.8度。如果检测到断线、输入超出范围时,相应通道的数值被自动设置为上述标定值。


问:开机的时候测温是正常的,但是运行一段时间后,发现测量温度比实际温度偏高。这是怎么回事?

答:检查热电偶模块是否安装在环境温度不均匀的地方。如接触器等发热器件的上方。接触器工作时发热,热气上升造成热电偶模块的上下温度不均匀,由于EM231热电偶模块的冷端温度补偿采用本地温度补偿,这样会造成EM231热电偶模块的冷端温度补偿不正确,从而使得测量不准确。


问:热电偶模块测量温度与本地温度计测量温度相差较大的原因何在?

答:按如下次序进行排查:

检查热电偶与现场温度计的安装位置是否一致。
检查热电偶传感器接线是否有短路。
检查热电偶是否已经坏了。
如果以上情况都正常,把热电偶模块的该通道短接,看看温度是否与室温相差太大;相差较大需查看模块周围是否有发热元器件,模块散热环境是否良好。

现场接线常见问题

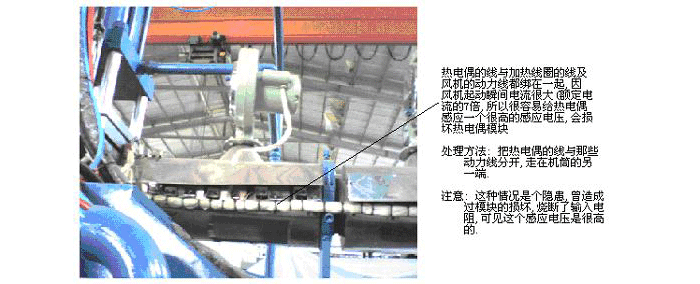

一、热电偶的走线问题

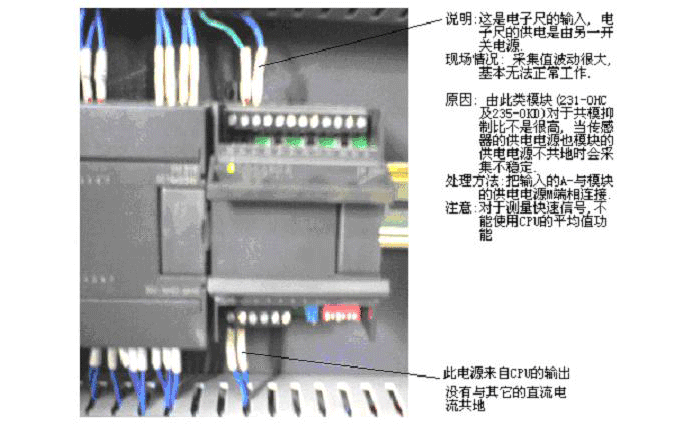

二、直流电源的共地问题

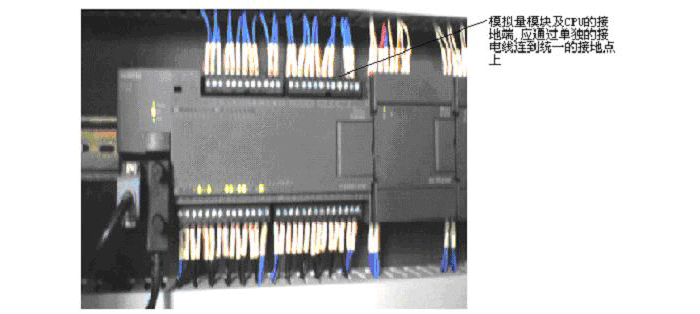

三、CPU与扩展模块接地端的接地问题

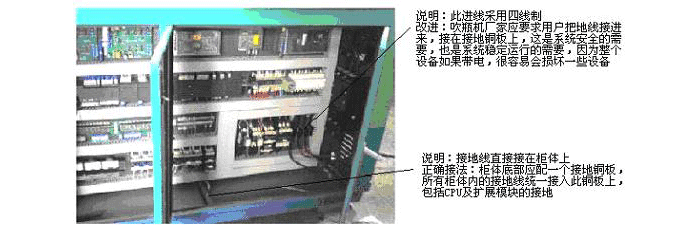

四、系统接地问题


五、触摸屏应可靠接地

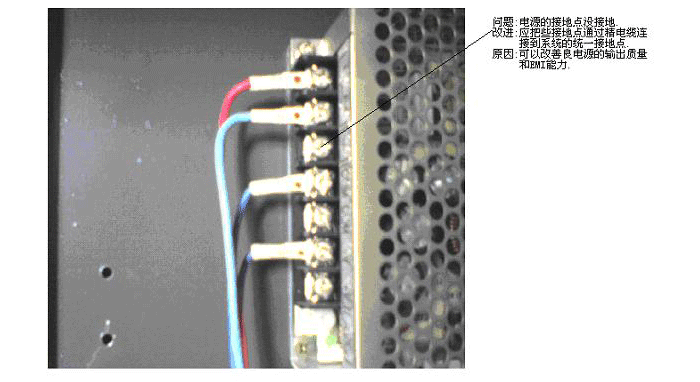

六、开关电源应可靠接地

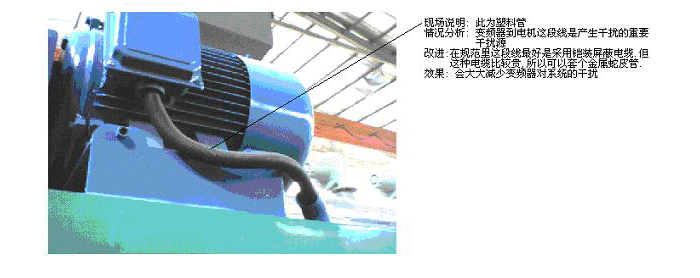

七、注意防止变频器的干扰


备注: 如果所有的线(动力线及信号线)都用金属蛇皮来套,那效果会很好。

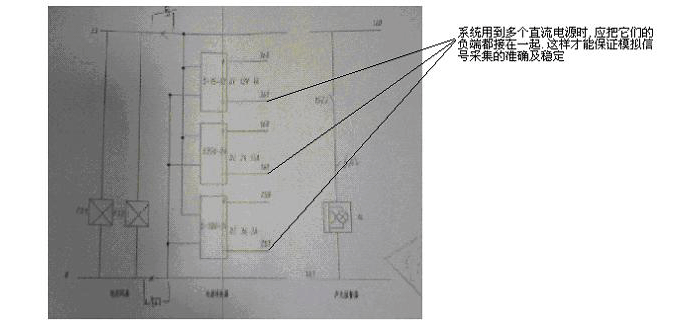

八、直流电源应注意共地

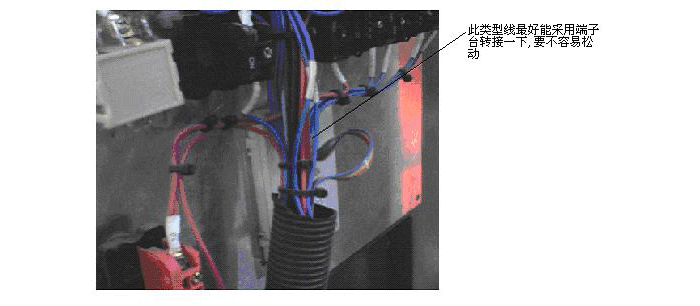

九、接线规范问题


接线不规范导致模拟量测量值不稳定

 现象:

        EM231 4AI×12BIT或EM235模块测量值不稳定

原因:
       模块输入负端未接入M端,导致模块未能有效抑制共模电压

解决方法:
       把模块的输入负端接入M端。

热电偶模块所有通道的测量值均为217

 现象:

        EM231 TC/PID模块所有通道的测量值读数都是32767

原因:
       32767表示输入端已经断线,用户可能采用了非隔离型热电偶,导致模块的输入端因偶然串入高于30V以上的电压而烧毁。

解决方法:
       采用隔离型热电偶,或采取其他手段保证输入端不会串入30V以上的高压。

124XP主机,使用西门子编程电缆下载程序块提示“非致命错误”。

A:124XP主机,使用西门子编程电缆下载程序块提示“非致命错误”。

Q:合信100系列PLC不支持西门子编程电缆。此外还须知100系列PLC定时器计数器的编号不可超过127。


CTS7 231-7NF32,最后一通道未接入PT100,模块上的SF灯闪烁。
A: CTS7 231-7NF32,最后一通道未接入PT100,模块上的SF灯闪烁。

Q:SF灯闪烁,提示模块有通道处于断线状态,可用100欧姆电阻接入未使用的是通道,消除通电报警(SF灯灭)。

编程软件和PLC通讯不上?

     当您在使用我司PLC,发现与编程软件通讯不上时,该怎么办呢?

合信PLC断电保持数据和时间分别是多少

一、数据断电保持时间长度:
CTSC-100:
1、使用内置纽扣电池,大约保持1年;
2、使用永久保存库,将数据保存至EEPROM,永久保存。

CTSC-200:
1、使用内置电容,大约保持100小时;
2、使用外接电池卡,大约保持2年;
3、使用永久保存库,将数据保存至EEPROM,永久保存。

CTH300系列: 永久保存。

二、断电保持数据容量:
CPU122、 CPU222:  2048个字节;
CPU124 、CPU224:  8192个字节;
CPUI126、CPUI226: 10240个字节;
CTH300:C系列有32KB;H36有32KB,H35有16KB。

合信PLC模拟量模块的寻址方式汇总

100系列PLC的模拟量模块的寻址方式:
模拟量输出模块寻址方式为:AQW0、AQW2、AQW4........以此类推。顺序为从左到右从上到下的排列顺序。
模拟量输入模块寻址方式为:AIW0、AIW2、AIW4........以此类推。顺序为从左到右从上到下的排列顺序。

200系列PLC的模拟量模块寻址方式:
模拟量输出模块寻址方式为:AQW0、AQW2、AQW4........以此类推。顺序为从左到右从上到下的排列顺序。



下面是智能PID模块的寻址方式:


        模拟量输入模块寻址方式为:AIW0、AIW2、AIW4........以此类推。顺序为从左到右从上到下的排列顺序。

CTH300系列PLC的模拟量模块寻址方式:
H系列的CPU用MAGICWORKS PLC组态后有对应的寻址地址;
C系列的CPU用CODESYS组态后有对应的寻址地址。



初学者如何下载程序---小型PLC

 解决方法:

需要准备的物品:小型PLC、电脑、编程电缆、PLC供电电源

操作步骤:

1、下载安装编程软件、编程电缆驱动程序;

2、连接PLC和电脑(PLC白色口、电脑USB口),请参考常见问题:编程软件和PLC通讯不上?


4、点击通讯--设置PG/PC接口--双击PC/PPI Cable--选择合适的串口和波特率,串口号可由设备管理器中查知;


5、设置完成后请点击刷新,搜索到PLC后点确定,如图;

6、编写完程序后点击红框处,勾选需要下载的部分,点击下载即可,如图;


附录:

编程软件和PLC通讯不上?: /cn/service_show.php?id=161

PLC编程电缆驱动下载(191-USB30):/cn/service_show.php?id=74

MagicWorks PLC:/cn/service.php?dlm=11&xlm=39
