- 概览
-
订货数据:
- 技术参数
-
规格项目
CTS7 323-1BL00
常规
尺寸
40×125×120mm
所需连接器
40针
额定电压L+
+24VDC
最大持续允许电压
28.8VDC
输入
逻辑1信号(最小)
12.8~30V
逻辑0信号(最大)
-30V~12V
输入组数
2
每组输入点数
8
同时为ON的输入点数
16
隔离
通道与现场总线
是
每组通道
是
每组隔离点数
8
最长输入延时
26ms
隔离电压
500VDC
输入电流
7.04mA
中断
无
诊断功能
无
状态显示
每通道有LED
最长电缆长度
屏蔽
1000m
非屏蔽
600m
输出
输出点数
16
输出类型
固态-MOSFET
电压信号“1”
最小L+±0.8V
输出电流
允许最大电流
0.5A
输出组数
2
每组输出点数
8
同时为ON的输出点数
16
每组最大电流
4A
灯载
5W
接触电阻
-
浪涌电流(最大)
-
短路保护
电子
隔离
通道与背板总线
有
每组通道
有
线圈和触点之间
1500VAC,持续1分钟
L+电流
36.1mA/空载
输出的开关频率
开关延时
开→关
130us
关→开
360us
机械开关次数(空载)
-
触点寿命
-
阻性负载(最大)
100HZ
感性负载(最大)
0.5HZ
灯负载(最大)
10HZ
诊断
中断
无
诊断功能
无
状态显示
每通道有LED
电缆长度
非屏蔽
600m
屏蔽
1000m
电流消耗
从背板总线(+5VDC)
最大80mA
从L+/L1(无负载)
最大120mA
- 典型应用
- 安装规格
-

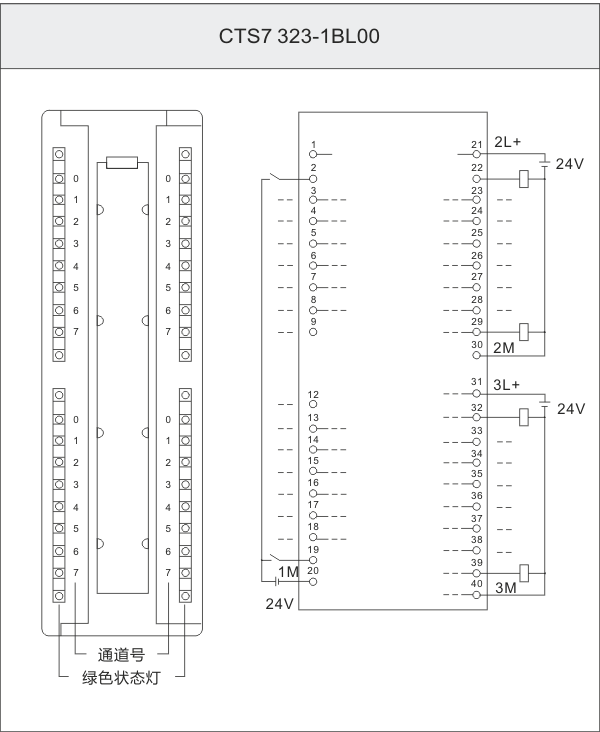

接线图:
- 样本/手册/软件
