CPU124XP,晶体管输出型 (114-1AD20-0620)

本机集成2个通讯口,其中1个为PPI,1个自由通信口(FPORT),内部集成MODBUS协议,12DI/8DO,4AI,2AQ; 程序空间12KB,数据空间8KB,4路高速计数器输入。应用特点:本机自带电压型模拟量的输入和输出,高速的执行效率以及相应的I/O模块,功能更强大,性价比很高。

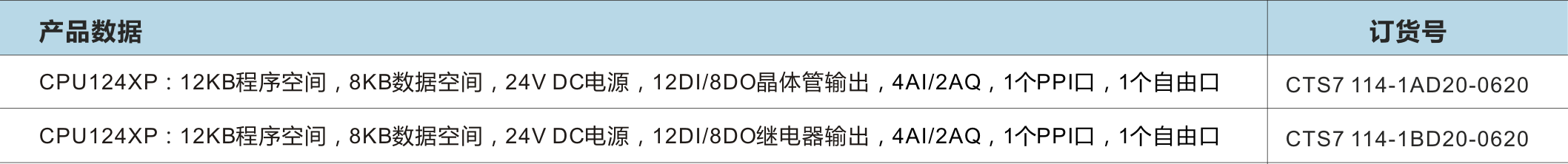

订货号:CTS7 114-1AD20-0620

规 格:24VDC电源,12DI×24VDC,8DO×24VDC,4AI,2AO,双通信口

概览

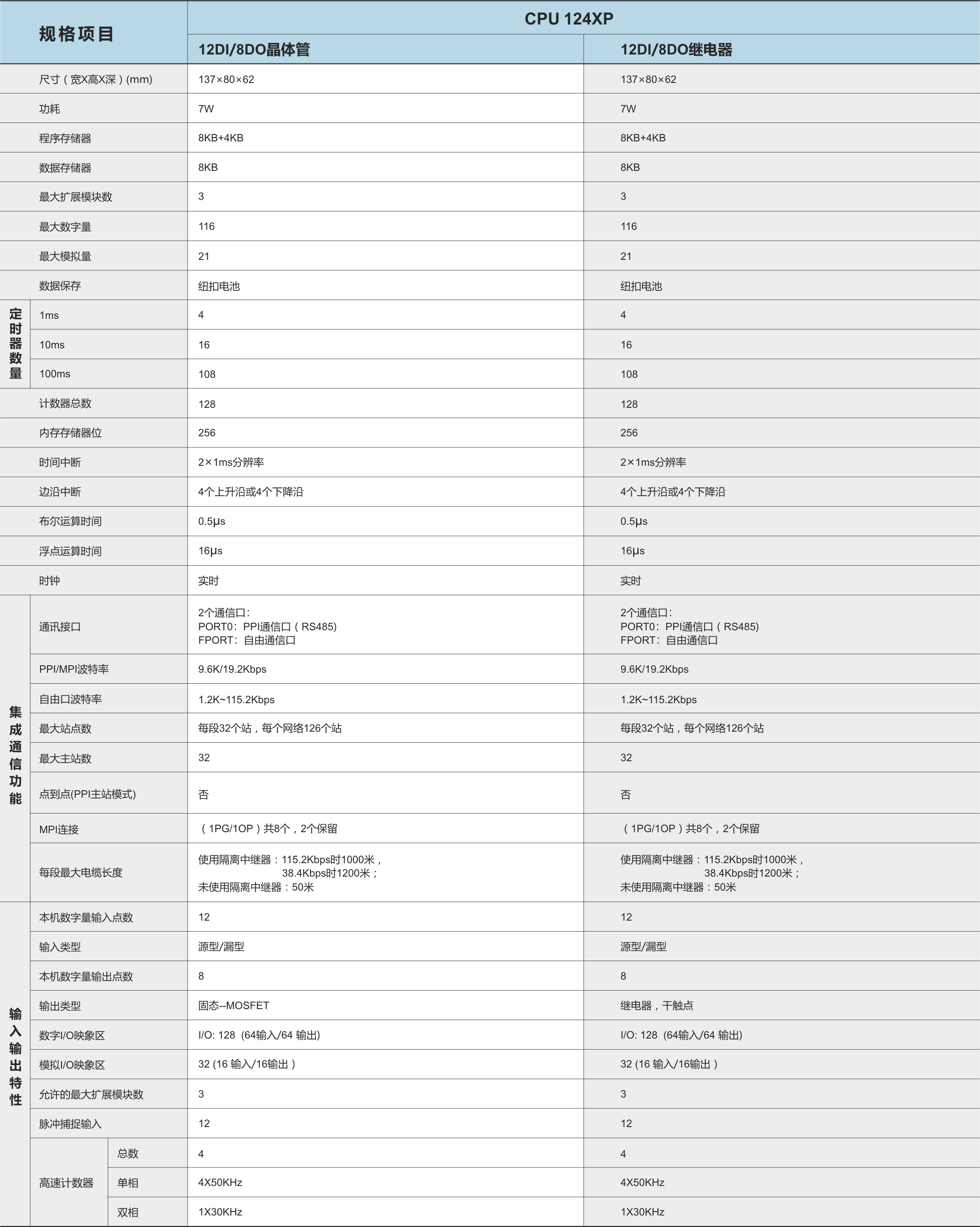

技术参数

配件及相应链接:

1、编程电缆:CTS7 191-USB30;

2、电池:普通2032纽扣电池,本公司不供货;

3、编程卡:CTS7 291-PC001;

4、差分模块:CTS7 291-EC001;

5、运动控制库及其库文件使用说明。

文件使用说明。

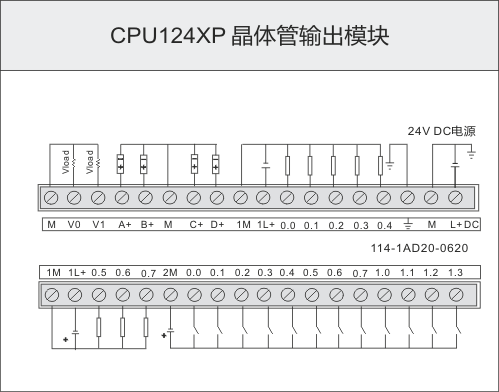

典型应用
安装规格


通讯端口定义:

连接器

插针号

FPORT(RS485)

PORT0(RS485)

1

机壳接地

机壳接地

2

逻辑地

逻辑地

3

RS-485信号B

RS-485信号B

4

RTS(TTL)

RTS(TTL)

5

逻辑地

逻辑地

6

+5V,100Ω串联电阻器

+5V,100Ω串联电阻器

7

+24V

+24V

8

RS-485信号A

RS-485信号A

9

/

/

连接器外壳

机壳接地

机壳接地
