CTH300 电源模块(PWR-02)

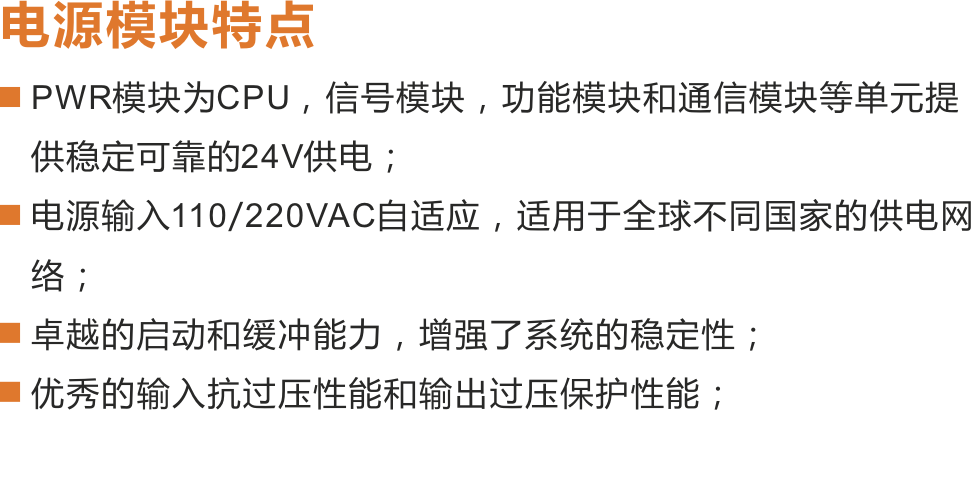

输入:85~264V AC,输出:24V DC/2A;电源输入110/220VAC自适应,适用于全球不同国家的供电网络;卓越的启动和缓冲能力,增强了系统的稳定性;优秀的输入抗过压性能和输出过压保护性能;

订货号:CTH3 PWR-020S1

规 格:输入:85~264V AC,输出:24V DC/2A

概览

订货数据:

名称

规格描述

订货号

PWR-02电源模块

输入:85~264V AC,

输出:24V DC/2A

CTH3 PWR-020S1



技术参数

典型应用
安装规格

接线规格

(1)接口示意图



(2)接口定义

     1、  PWR-02的220V AC输入电源接口定义

3位可拆卸端子

信号

信号定义





L

火线

N

零线



大地

2、  PWR-02的24V DC输出电源接口定义

4位可拆卸端子

信号

信号定义



L+

+24V电源

M

+24V电源地

L+

+24V电源

M

+24V电源地

3、 PWR-02的拨码开关定义

两态开关

位号

拨码方向

信号定义

ON

向上

有24V DC输出

OFF

向下

无24V DC输出


样本/手册/软件



类型名称下载
选型手册《CTH300系列中型可编程逻辑控制器选型手册》
用户手册

CTH300系列逻辑控制器用户手册
